പ്ലാസ്റ്റിക് കുപ്പി ലൂബ്രിക്കന്റുകൾ മോട്ടോർ ഓയിൽ പൂരിപ്പിക്കൽ ലൈൻ

പ്ലാസ്റ്റിക് കുപ്പി ലൂബ്രിക്കന്റുകൾ മോട്ടോർ ഓയിൽ പൂരിപ്പിക്കൽ യന്ത്രം

ഉപകരണ ലിസ്റ്റ്:

ഇനങ്ങൾ	മെഷീന്റെ പേര്	വലുപ്പം (എംഎം)	ക്യൂട്ടി.
1	10 ഹെഡ് വാഷിംഗ് മെഷീൻ	1400*800*1700	1 സെറ്റ്
1.1	8 ഹെഡ് ലീനിയർ പിസ്റ്റൺ ഫില്ലർ	2000*800*2200	1 സെറ്റ്
1.1.1	സ്ക്രീൻ പമ്പ്	/	1 സെറ്റ്
1.1.2	ഉയർന്ന സ്ഥാനമുള്ള ടാങ്ക്	∮700 * 2500	1 സെറ്റ്
1.2	6 ഹെഡ് ക്യാനുകൾ കാപ്പർ മെഷീൻ	1100*900*1800	1 സെറ്റ്
1.3	ബെൽറ്റ് കൺവിയോ	/	5 മി

1, വാഷർ മെഷീൻ

പാരാമീറ്ററുകൾ:

ഉയരുന്ന തലകൾ: 10 പീസുകൾ
പവർ: 1.5 കിലോവാട്ട്
അളവ്: 1400 * 800 * 1700 മിമി
ഭാരം: 800 കെ.ജി.

തത്വം:

വിദേശത്ത് നിന്ന് അവതരിപ്പിക്കുന്ന നൂതന സാങ്കേതികവിദ്യയെ ആഗിരണം ചെയ്ത് ആഗിരണം ചെയ്യുന്നതിന്റെ അടിസ്ഥാനത്തിലാണ് ഈ വാഷർ വികസിപ്പിച്ചിരിക്കുന്നത്, ഇത് അന്താരാഷ്ട്ര നൂതന തലത്തിലാണ്. ഫസ്റ്റ് ഹാൻഡ് പി‌ഇടി അല്ലെങ്കിൽ ഗ്ലാസ് ബോട്ടിലുകൾക്കായി ഇത് പ്രധാനമായും ഉപയോഗിക്കുന്നു. ഇത് നിർമ്മാണത്തിൽ മുന്നേറുന്നു, പ്രകടനത്തിൽ സ്ഥിരത, പ്രവർത്തനത്തിൽ സുരക്ഷിതം, ഉൽപാദനക്ഷമതയിൽ ഉയർന്ന അറ്റകുറ്റപ്പണി നടത്തുന്നത് എളുപ്പമാണ്, വേഗത അനന്തമായി നിയന്ത്രിക്കാൻ കഴിയും. ചെറുതും ഇടത്തരവുമായ പാനീയ ഫാക്ടറികൾക്ക് അനുയോജ്യമായ ചോയിസാണ് റിൻസർ.

കുപ്പികൾ കൺവെയർ വഴി റിൻസറിലേക്ക് കൊണ്ടുപോകും, ഡയ പ്ലേറ്റ് ഓരോ കുപ്പിയും സ്പ്രിംഗ് ക്ലാമ്പിൽ പിടിക്കപ്പെടും, മോട്ടോർ ഉപയോഗിച്ച് energy ർജ്ജം നൽകും, സ്പ്രിംഗ് ക്ലാമ്പുകൾ പ്രധാന അക്ഷത്തിൽ ഒരു വൃത്തം മുന്നോട്ട് പോകും, കുപ്പികൾ 180 °, വിപരീതമാക്കും. കുപ്പി വായകൾ തറയിലേക്ക് അഭിമുഖീകരിക്കും, അതിനിടയിൽ, സ്പ്രേ വായുവിന്റെ മൂല്യം തുറക്കുകയും ശുദ്ധമായ മർദ്ദം വായു കുപ്പികൾക്കുള്ളിൽ തളിക്കുകയും ചെയ്യും, വായു താഴേക്ക് വീഴുകയും കുപ്പികൾക്കുള്ളിലെ വൃത്തികെട്ടവ എടുത്തുകളയും. വൃത്തിയാക്കിയ കുപ്പി വീണ്ടും 180 ° ആക്കി അടുത്ത മെഷീൻ സ്റ്റേഷനിലേക്ക് അയയ്ക്കും.

മുഴുവൻ മെഷീനും SUS304 ഉപയോഗിച്ചാണ് നിർമ്മിച്ചിരിക്കുന്നത്. സ്പ്രിംഗ് ക്ലാമ്പ് ഇറ്റാലിയൻ രൂപകൽപ്പനയിലാണ്, കുപ്പിയുടെ കഴുത്തിന്റെ വലുപ്പ വ്യത്യാസത്തിനനുസരിച്ച് അല്പം ക്രമീകരിക്കാനും കുപ്പി കഴുത്ത് സംരക്ഷിക്കാനും കഴിയും. എയർ സ്പ്രേ സിസ്റ്റം അമേരിക്കയിൽ നിന്നുള്ളതാണ്, ശരാശരി സ്പ്രേ ഉറപ്പാക്കുക. വൃത്തിയാക്കാനും പരിപാലിക്കാനും എളുപ്പമാണ്.

പ്രതീകങ്ങൾ:
1, വ്യത്യസ്ത തരം കുപ്പികൾ, ഗ്ലാസ് കുപ്പി, പിഇടി കുപ്പി എന്നിവയ്ക്ക് ഇത് പ്രയോഗിക്കാം;

2, വ്യത്യസ്ത അളവിലുള്ള കുപ്പികൾക്കായി ഇത് ഉപയോഗിക്കാൻ കഴിയും, കുപ്പിയുടെ വ്യാസം തുല്യമാണെങ്കിൽ മാത്രം ക്രമീകരണം ആവശ്യമാണ്; വ്യത്യസ്ത വ്യാസമുള്ള കുപ്പികൾ പ്രയോഗിച്ചാൽ ചെറിയ മാറ്റ ഭാഗങ്ങൾ എളുപ്പത്തിൽ മാറ്റാം;

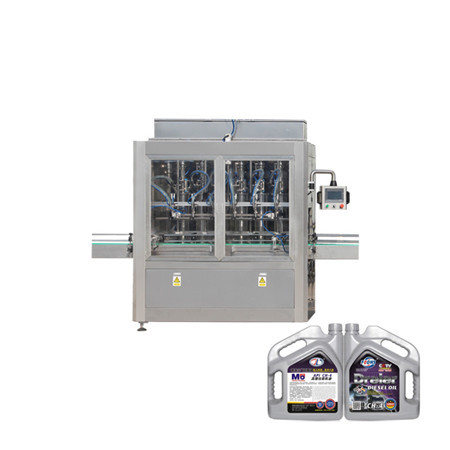

ഫില്ലർ മെഷീൻ

പാരാമീറ്ററുകൾ

പൂരിപ്പിക്കൽ ശ്രേണി: 10-600 ഗ്രാം
ശേഷി: 40-80 ബിപിഎം (250 ഗ്രാം)
എയർ കംപ്രഷൻ: 0.55-0.65 എം‌പി‌എ 0.2 എം 3 / മിനിറ്റ്
അളവ്: 2000 * 800 * 2300 മിമി
ഭാരം: 950 കിലോ

സവിശേഷത

യന്ത്രം എല്ലാത്തരം ദ്രാവകങ്ങൾക്കും അനുയോജ്യമാണ്, സമ്മർദ്ദം വർദ്ധിപ്പിക്കാൻ ന്യൂമാറ്റിക് പ്ലങ്കർ ഉപയോഗിക്കുക. പൂരിപ്പിക്കൽ കൃത്യത ഉറപ്പുവരുത്താൻ സ്വിച്ച് കൺട്രോൾ പ്ലങ്കർ പ്രക്രിയയെ സമീപിക്കുക. സ്റ്റിക്കി ലിക്വിഡ് ഫില്ലിംഗിനായി ഇത് വ്യാപകമായി ഉപയോഗിക്കുന്നു.
ലീനിയർ ബോട്ടിൽ സ്റ്റൈലിൽ പ്രയോഗിക്കുന്നത്, അന്യഗ്രഹ ആകൃതിയിലുള്ള കുപ്പികൾ ഉൾപ്പെടെ വ്യത്യസ്ത കുപ്പിയുടെ ആകൃതിക്കും വലുപ്പത്തിനും ഇത് അനുയോജ്യമാണ്.

ജോലിയുടെ തത്വം ഇതാണ്:

ചലനാത്മക പ്രചോദന മെറ്റീരിയൽ സിലിണ്ടർ പിസ്റ്റണിന് ചുറ്റുമുള്ള എയർ സിലിണ്ടറിലൂടെ പരസ്പര ചലനം നടത്തുന്നു, അങ്ങനെ മെറ്റീരിയൽ സിലിണ്ടർ ഫ്രണ്ട് അറയ്ക്ക് നെഗറ്റീവ് മർദ്ദം ഉണ്ടാകുന്നു.

എയർ സിലിണ്ടർ ഫോർവേഡ് ചെയ്യുമ്പോൾ, പിസ്റ്റൺ പിന്നിലേക്ക് വരയ്ക്കുന്നു, മെറ്റീരിയൽ സിലിണ്ടർ ഫ്രണ്ട് അറയിൽ നെഗറ്റീവ് മർദ്ദമുണ്ട്. അന്തരീക്ഷമർദ്ദം ഇൻലെറ്റ് പൈപ്പ് വഴി മെറ്റീരിയലിലെ തീറ്റയ്ക്കായി അമർത്തി, വിറ്റുവരവ് മെറ്റീരിയൽ കോൺ-വേ വാൽവിലൂടെ മെറ്റീരിയൽ ട്യൂബിലേക്ക് പ്രവേശിക്കുന്നു.

എയർ സിലിണ്ടർ ബാക്ക്വേർഡ് ചലിക്കുമ്പോൾ, പിസ്റ്റൺ ഫോർവേഡ്, എക്സ്ട്രൂഷൻ മെറ്റീരിയൽ എന്നിവയിലേക്ക് പ്രേരിപ്പിക്കുന്നു. മെറ്റീരിയൽ ഹോസിലേക്ക് പ്രവേശിക്കുന്നതിന് മെറ്റീരിയൽ കോൺ-വേ വാൽവ് വിടുന്നു, അവസാനമായി പാറ്റേൺ പ്രവേശിക്കുന്നതിലൂടെ ട്രീറ്റുകൾ സ്പേഷ്യൽ കുപ്പി നിറയ്ക്കുന്നു (ഭക്ഷണം നൽകുമ്പോൾ പാറ്റേൺ അടയ്ക്കൽ നിറയുന്നു, മെറ്റീരിയൽ തുറക്കുമ്പോൾ ഇലകൾ), വസ്ത്രധാരണം നിറയ്ക്കാൻ ഒരു സമയം പൂർത്തിയാക്കുന്നു.

ഓരോ തവണയും പ്ലങ്കർ-ടൈപ്പ് റാക്കിംഗ് മെഷീൻ വസ്ത്രധാരണം നിറയ്ക്കുന്നത് ഒരു യാന്ത്രിക ഏക ലളിതമായ ചലനമാണ്, അതിനാൽ എല്ലാ സാധാരണ പാത്രങ്ങളിലേക്കും വളരെ ഉയർന്ന ഫില്ലുകൾ കൃത്യതയും സ്ഥിരതയും ഇൻസ്റ്റാൾ ചെയ്യുന്നു.

നൂതന രൂപകൽപ്പന

1, മിനിറ്റുകൾക്കുള്ളിൽ കുപ്പികൾ മാറ്റുന്നതിനുള്ള കിഴക്ക്;
2, ന്യൂമാറ്റിക് പ്ലങ്കർ യന്ത്രത്തിന്റെ ഹൃദയമാണ്, പ്രത്യേക രൂപകൽപ്പനയുള്ളതാണ്, ഇതിന് ശരിയായ പൂരിപ്പിക്കൽ നടത്താൻ കഴിയും, മാത്രമല്ല ഇത് വൃത്തിയാക്കാൻ എളുപ്പമാണ്;
3, യന്ത്രത്തിന്റെ ശക്തമായ പോയിന്റ് യന്ത്രത്തിന് സ്റ്റിക്കി ദ്രാവകവും അർദ്ധ ദ്രാവകവും നിറയ്ക്കാൻ കഴിയും എന്നതാണ്.
4, കൈ ചക്രം ഉപയോഗിച്ച് പ്ലങ്കർ പ്രക്രിയ നിയന്ത്രിക്കുക, ഓരോ തലയും പൂരിപ്പിക്കൽ ക്യൂട്ടി ശരാശരി ഉണ്ടാക്കാം;
5, ശേഷി തിരഞ്ഞെടുത്തതാണ്;
6, പൂരിപ്പിക്കൽ സമയങ്ങൾ ഒരു തവണ മുതൽ നാലാമത്തേത് വരെ മാറ്റാം.

പ്രത്യേക പൂരിപ്പിക്കൽ രീതി

1, പൂരിപ്പിക്കൽ വോളിയം വോളിയത്താൽ നിയന്ത്രിക്കപ്പെടുന്നു, തികച്ചും കൃത്യമാണ്, കണ്ടെയ്നർ സെറ്റ് സ്ഥാനത്ത് എത്തുമ്പോൾ, പ്ലങ്കർ കൃത്യമായ മർദ്ദം സൃഷ്ടിക്കും;

2, പൂരിപ്പിക്കൽ സമയത്ത് നുരയെ സൃഷ്ടിക്കുമ്പോൾ, പൂരിപ്പിക്കൽ രീതി ക്രമീകരിക്കാൻ കഴിയും, പൂരിപ്പിക്കൽ തല പൂരിപ്പിക്കാൻ കുപ്പിയുടെ അടിയിലേക്ക് പോകാം;

3, യന്ത്രം ഓട്ടോമാറ്റിക് അബ്സോർബിംഗ് സിസ്റ്റം ഉപയോഗിച്ച് സജ്ജീകരിച്ചിരിക്കുന്നു, അധിക ദ്രാവകം പൂരിപ്പിക്കൽ തലയിലേക്ക് ആഗിരണം ചെയ്യും, ഒരു ദ്രാവകവും കുപ്പിക്ക് പുറത്തും ഫയലിംഗ് മെഷീനിലും ഉണ്ടാകില്ല;

കൃത്യമായ നിയന്ത്രണം

1, കൃത്യത: ± 0.5%
2, കുപ്പി ഇല്ല, പൂരിപ്പിക്കൽ ഇല്ല

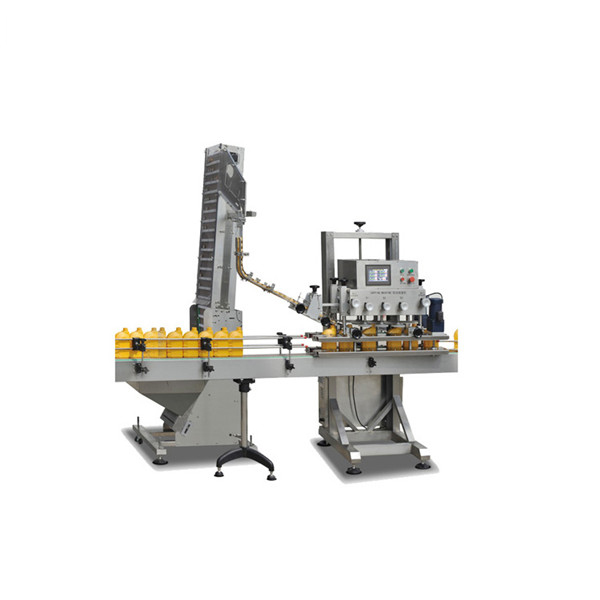

കാപ്പർ മെഷീൻ:

പാരാമീറ്ററുകൾ

ക്യാപ്പിംഗ് ഹെഡ്: 6 പിസി
പവർ: 1.75 കിലോവാട്ട്
അളവ്: 1100 * 900 * 1800 മിമി
ഭാരം: 1200 കെ.ജി.

തത്വം:

ദി ക്യാപ്പിംഗ് മെഷീൻ ട്വിസ്റ്റ് ഓഫ് ക്യാപ്സിനായി ക്യാപ്പിംഗിനായി ഉപയോഗിക്കുന്നു, അതിൽ ഓട്ടോ ക്യാപ് ലോഡറും ക്യാപ്പിംഗ് സിസ്റ്റം 2 ഭാഗങ്ങളും ഉൾപ്പെടുന്നു. തൊഴിലാളികൾ ബൾക്ക് ക്യൂട്ടി ക്യാപ്സ് ക്യാപ് ലോഡറിലേക്ക് ഇടുന്നു, ക്യാപ് ലോഡർ ക്യാപ്പുകൾ സ്വയമേവ അൺക്രാംബിൾ ചെയ്യുകയും ക്യാപ് റെയിലിൽ ക്യാപ്സ് ഇറക്കുകയും തുടർന്ന് ക്യാപ്പിംഗ് ഹെഡിലേക്ക് മാറ്റുകയും ചെയ്യും. ക്യാപ് ലോഡറിന് ഓരോ തവണയും 200 പിസിയിൽ കൂടുതൽ ക്യാപ്സ് പിടിക്കാൻ കഴിയും, ഇത് പലപ്പോഴും ക്യാപ്സ് ചേർക്കുന്നതിന് സൗകര്യപ്രദമായിരിക്കും. ഹെഡ് ക്യാച്ച് ക്യാപ് ക്യാപ്പ് ചെയ്യുമ്പോൾ, അത് കുപ്പി വായിലേക്ക് പോയി ക്യാപ്പിംഗ് പൂർത്തിയാക്കും.

ക്യാപ്പിംഗ് ഹെഡ് ഇറ്റാലിയൻ മാഗ്നറ്റിക് ടെക്നിക്കാണ്, ഇത് നശിപ്പിക്കാതിരിക്കാൻ ക്യാപ്സിനെ സംരക്ഷിക്കും. ക്യാപ്പിംഗ് കൃത്യത 99% ആയിരിക്കും. വിപരീത ക്യാപ്സ് സ്വപ്രേരിതമായി ഇല്ലാതാക്കപ്പെടും. ക്യാപ്പിംഗ് ഹെഡ് ഒരു പ്രത്യേക ഭാഗമാണ്. മുഴുവൻ മെഷീനും നീണ്ട ഷെൽഫ് സമയമായ SUS304 ൽ നിന്നാണ് നിർമ്മിച്ചിരിക്കുന്നത്.

ഇലക്ട്രിക്കൽ ഘടകങ്ങൾ:

ഇല്ല	പേര്	ബ്രാൻഡ്	QTY.
1	ലേബലിംഗ് മോട്ടോർ	ഡെൽറ്റ-തായ്‌വാൻ	1 പിസി
2	മോട്ടോർ ഡ്രൈവർ		1 പിസി
3	കുപ്പി കൈമാറ്റം ചെയ്യുന്ന മോട്ടോർ		1 പിസി
4	മോട്ടോർ ഡ്രൈവർ		1 പിസി
5	കൺവെയർ മോട്ടോർ	ഡെൽറ്റ-തായ്‌വാൻ	1 പിസി
6	കൺവെയർ മോട്ടോർ ഗിയർബോക്‌സ്		1 പിസി
7	ബോട്ടിൽ ഡിവിഷൻ മോട്ടോർ		1 പിസി
8	ബോട്ടിൽ ഡിവിഷൻ മോട്ടോർ ഗിയർബോക്സ്		1 പിസി
9	കുപ്പി ചെക്കിംഗ് ഇലക്ട്രിക് കണ്ണ്	കീയൻസ്-ജപ്പാൻ	1 പിസി
10	ഇലക്ട്രിക് ഐ സെൻസർ ലേബൽ ചെയ്യുന്നു		1 പിസി
11	വൈദ്യുത കണ്ണ് പരിശോധിക്കുന്ന ലേബൽ		1 പിസി
12	പി‌എൽ‌സി	ഡെൽറ്റ-തായ്‌വാൻ	1 പിസി
13	ടച്ച് സ്ക്രീൻ	ഡെൽറ്റ-തായ്‌വാൻ	1 പിസി

ഞങ്ങളുടെ സേവനം

1 ഇൻസ്റ്റാളേഷനും ക്രമീകരണവും (മോട്ടോർ ഓയിൽ പൂരിപ്പിക്കൽ യന്ത്രം)

ഉപകരണങ്ങൾ ഉപഭോക്താവിന്റെ സൈറ്റിലെത്തിയ ശേഷം, പ്ലെയ്‌സ്‌മെന്റ് ഡ്രോയിംഗ് അനുസരിച്ച് ഉപകരണങ്ങൾ അൺപാക്ക് ചെയ്യാനും ക്രമീകരിക്കാനും ഉപഭോക്താവിന് ഉത്തരവാദിത്തമുണ്ട്; ഞങ്ങളുടെ ഇൻസ്റ്റാൾ-അഡ്ജസ്റ്റ് ടെക്നീഷ്യൻമാരുടെ മാർഗ്ഗനിർദ്ദേശത്തിന് കീഴിൽ ചെയ്യുന്നു. ഉദ്യോഗസ്ഥരുടെ ചെലവ് അവസാനം തീരുമാനിക്കും.

2. പരിശീലനം

1) ഉപയോക്താവിന് സാങ്കേതിക പരിശീലനം നൽകുന്നതിന് ഞങ്ങൾ ഉത്തരവാദികളാണ്. പരിശീലന ഉള്ളടക്കത്തിൽ ഉപകരണങ്ങളുടെ ഘടനയും പരിപാലനവും ഉപകരണങ്ങളുടെ നിയന്ത്രണവും പ്രവർത്തനവും ഉൾപ്പെടുന്നു. പരിശീലനത്തിലൂടെ, ഉപയോക്താക്കളുടെ സാങ്കേതിക ജീവനക്കാർക്ക് മനസിലാക്കാനും പ്രവർത്തനത്തിന്റെയും പരിപാലനത്തിന്റെയും വൈദഗ്ദ്ധ്യം സമർത്ഥമായി മനസിലാക്കാനും സമയബന്ധിതമായി പൊതുവായ പ്രശ്‌നങ്ങൾ കൈകാര്യം ചെയ്യാനും കഴിയും. മാർഗ്ഗനിർദ്ദേശത്തിനായി യോഗ്യതയുള്ള സാങ്കേതിക ജീവനക്കാരെ ഞങ്ങൾ നിയമിക്കും.

2) വാങ്ങുന്നയാൾക്ക് പഠനത്തിനായി ഞങ്ങളുടെ കമ്പനിയിലേക്ക് സ്റ്റാഫുകളെ അയയ്ക്കാൻ കഴിയും.

3. ഗുണനിലവാര ഉറപ്പ്

1) വാഗ്ദാനം ചെയ്യുന്ന ചരക്കുകൾ ഏറ്റവും പുതിയതും ഉപയോഗിക്കാത്തതും ഏറ്റവും പുതിയ രൂപകൽപ്പനയും അനുയോജ്യമായ മെറ്റീരിയലും ഉപയോഗിച്ച് നിർമ്മിച്ചതാണെന്ന് ഞങ്ങൾ ഉറപ്പുനൽകുന്നു, കൂടാതെ ഉപകരണത്തിന്റെ സവിശേഷത കരാറുമായുള്ള വ്യഞ്ജനാക്ഷരമാണെന്ന് ഞങ്ങൾ ഉറപ്പുനൽകുന്നു.

2) ഇൻസ്റ്റാളേഷന്റെയും കമ്മീഷനിംഗിന്റെയും ശരിയായ മാർഗ്ഗനിർദ്ദേശത്തിലൂടെ പ്രവർത്തനം തീർന്നതിന് ശേഷം 5 ദിവസത്തിനുള്ളിൽ ഉൽപ്പന്ന സാങ്കേതിക പ്രകടന സൂചകങ്ങൾ നേടുമെന്ന് ഞങ്ങൾ ഉറപ്പ് നൽകുന്നു.

3) ഞങ്ങളുടെ ഡിസൈൻ, ടെക്നോളജി, നിർമ്മാണം, ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മെറ്റീരിയൽ തകരാറുകൾ എന്നിവ മൂലമുണ്ടായ ഉൽ‌പാദന ലൈനിന്റെ തകരാറിനും കേടുപാടുകൾക്കും ഞങ്ങൾ ഉത്തരവാദികളാണ്.

4) ഉൽ‌പാദന ലൈനിന്റെ സ്വീകാര്യത പരിശോധനയ്ക്ക് ശേഷം 12 മാസമാണ് വാറന്റി കാലയളവ്. ഉപഭോക്താവിന്റെ ഫാക്ടറിയിലെ സജ്ജീകരിച്ച ഉപകരണങ്ങളും കരാറിൽ ബന്ധപ്പെട്ട ഉപകരണങ്ങളും തമ്മിൽ എന്തെങ്കിലും വ്യത്യാസമുണ്ടെങ്കിൽ, ചരക്ക് വാറന്റി കാലയളവിനുള്ളിൽ ഞങ്ങളുടെ കമ്പനിക്ക് നഷ്ടപരിഹാരം ആവശ്യപ്പെടുന്നതിനായി പരിശോധനാ പുസ്തകം നിയമ വകുപ്പിന് കൈമാറാൻ ഉപയോക്താക്കൾക്ക് അവകാശമുണ്ട്.

4. വാറന്റി

ഞങ്ങളുടെ രൂപകൽപ്പന, നിർമ്മാണം, മെറ്റീരിയൽ ഗുണനിലവാരം എന്നിവ മൂലമുണ്ടായ പ്രശ്‌നത്തിന് 12 മാസത്തെ അറ്റകുറ്റപ്പണി കാലയളവ് വാഗ്ദാനം ചെയ്യുക, ഒപ്പം മുകളിൽ പറഞ്ഞ കാരണങ്ങളാൽ പ്രസക്തമായ ഭാഗങ്ങളും ഫലപ്രദമായ സേവനവും സ offer ജന്യമായി വാഗ്ദാനം ചെയ്യുക. ഗ്യാരണ്ടി കാലയളവിനുശേഷമുള്ള എല്ലാ സമയത്തും സേവനത്തിനുശേഷം ഞങ്ങൾ വ്യാപകവും അനുകൂലവുമായ സാങ്കേതിക പിന്തുണ വാഗ്ദാനം ചെയ്യും.
